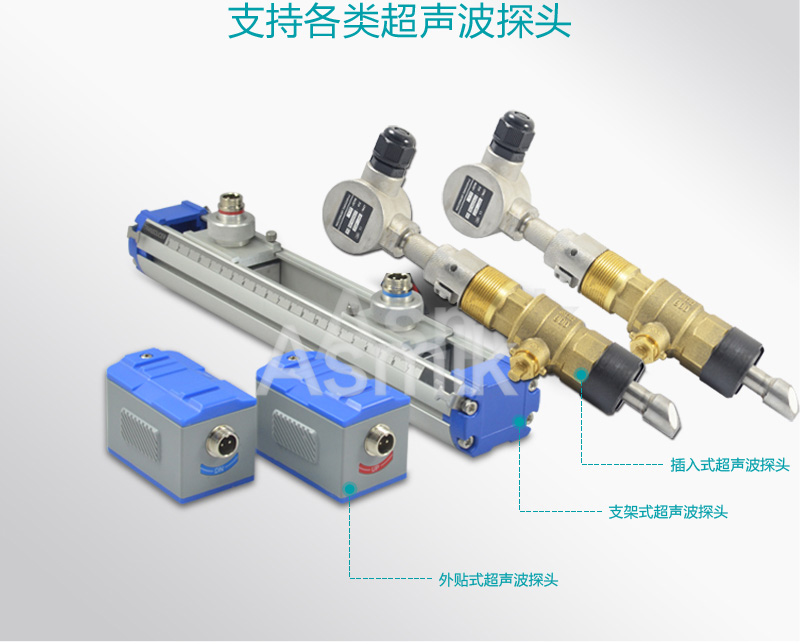

超声波流量计拆入式传感器解决了外缚式传感器在测量结构较厚的管道时不易接受到信号及长时间测量信号衰减的问题。具有不停产安装、免维护、与管径无关、无压力损失的特点。这里主要介绍超声波流量计插入式传感器的安装步骤及注意事项。
一、超声波流量计插入式传感器安装步骤：
1、安装方法的选择
超声波流量计插入式传感器适用于DN50以上的管道，通常情况下采用Z法安装。只有当安装空间不够时，小于DN200的管道可以选用V法安装，大于DN200的管道可以选用平行插入传感器。
2、输入测量参数，得到安装距离。对于标砖插入式传感器采用Z法时，安装距离=内径-10MM
3、安装点定位
Z法定位要保证以下两点：安装距离=两个传感器之间沿管轴方向的垂直距离，保证连个传感器在同一轴面上（两个传感器的连线通过轴线）
4、焊接球阀底座
5、管道开孔
6、传感器探头杆安装
二、超声波流量计插入式传感器安装注意事项：
1、球阀底座的焊接过程中一定避免夹渣、砂眼、渗水等现象。
2、两个球阀底座的焊接必须保证在同一轴面上，以防超声波心好接受不理想。
3、开好孔后必须将球阀内铁屑等杂质清理干净，以防传感器探杆放入食出现螺纹粘连，犟死现象。
4、必须保证量传感器的前端的超声波信号发射面先对（即两个传感器的进线孔同时向上或向下）
5、传感器安装完后一定将锁紧螺母拧紧，以防传感器松动
6、接好线后一定将接线盒灌胶，拧紧密封盖，以防进水
7、充足作业空间，管外壁距离强或井壁水平距离至少700mm
8、要确定管道的压力，1.6MPA以下才可以开孔
9、开孔的时候注意电钻的电源插头远离地面，以免水喷到插座发生危险
10、孔结束后，用扳手打开阀门防水，把里面的铁屑冲出来，防止损伤探杆
11、开孔供热管道的时候，有条件的话先降低锅炉的温度，然后再开孔防止烫伤。
